Rincian produk
Tempat asal: Shenzhen, Cina
Nama merek: TFT Driver Board
Sertifikasi: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Nomor model: ZY08012 V1.0
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: Please contact us for latest price
Kemasan rincian: Disesuaikan
Waktu pengiriman: 1 ~ 7 hari kerja
Syarat-syarat pembayaran: T/T, L/C, kartu kredit, PayPal
Menyediakan kemampuan: 500,0 buah per hari
Fungsi: |
input dan output headphone dan output amplifier audio dual channel 3 watt |
Sinyal antarmuka: |
1xHDMI1.4, 1xDVI1.0 dan 1xVGA |
Output: |
mendukung output LVDS 2 port |
Dimensi: |
139.0 x 53 mm |
Suhu penyimpanan: |
-20 ~ 60 ℃ |
Suhu operasi: |
-10 ~ 50°C |
Fungsi: |
input dan output headphone dan output amplifier audio dual channel 3 watt |
Sinyal antarmuka: |
1xHDMI1.4, 1xDVI1.0 dan 1xVGA |
Output: |
mendukung output LVDS 2 port |
Dimensi: |
139.0 x 53 mm |
Suhu penyimpanan: |
-20 ~ 60 ℃ |
Suhu operasi: |
-10 ~ 50°C |

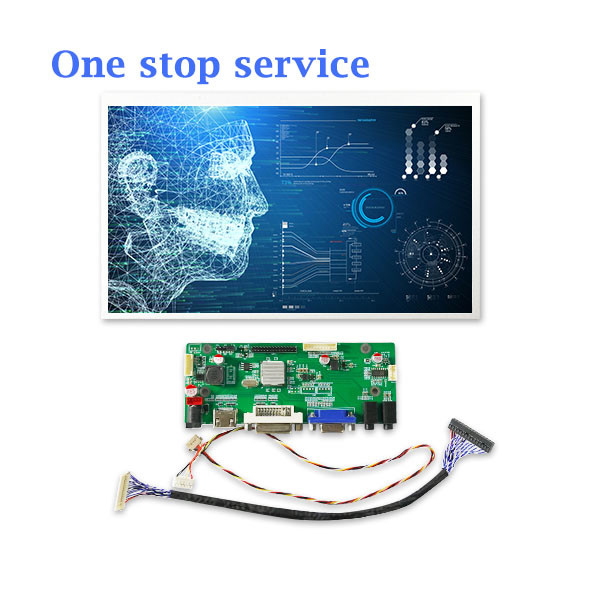

TFT Panel Display dengan ZY08012 V1.0 Controller Board Multifunction Display Driver Board
Deskripsi
ZY08012 V1.0 adalah multi-fungsi display driver board menggabungkan 1xHDMI1.4, 1xDVI1.0 dan 1xVGA input interface, mendukung 2 port LVDS output hingga 186MHz, mendukung headphone input dan output dan 3 watt dual channel audio amplifier output.
Fitur
| Masukan daya | 12V DC input /12V 680mA+/-10mA |
| Masukan sinyal | 1 input HDMI /1 HDMI |
| Masukan sinyal | 1 input VGA / 1 VGA |
| Masukan sinyal | 1 input DVI /1 DVI |
| Output sinyal |
6/8 bit output LVDS tunggal / ganda 6/8 LVDS |
| Masukan audio | 3.5mm input headphone /3.5mm |
| Output audio | Output headphone /3.5mm |
| Output audio | Speaker_L/R |
| lainnya | I2C/ADC/UART |
Antarmuka Fungsi Deskripsi Diagram
| Tidak, tidak. | Deskripsi |
| CN 6 | Antarmuka ADC /ADC |
| CN 9 | Pengaturan tegangan panel tampilan |
| CN 11 | Interface output LVDS / LVDS |
| CN 15 | Antarmuka UART |
| CN 7 | Antarmuka bus I2C /I2C |
| CN 8 | Antarmuka keyboard |
| CN 12 | 3W speaker_L/R output /3 |
|
CN 13 |
Eksternal 3,5mm headphone output interface |
|
CN 14 |
Antarmuka input headphone eksternal 3,5 mm |
| CN 5 | Antarmuka input VGA eksternal |
| CN4 | Antarmuka input DVI eksternal |
| CN3 | Antarmuka input HDMI eksternal |
| CN1 | Antarmuka input 12V DC eksternal |
| CN2 | Interface input DC 12V bawaan |
| CN 10 | Antarmuka kontrol lampu latar |
Struktural Dimensi Diagram
