Rincian produk
Tempat asal: Shenzhen, Cina
Nama merek: Original Brand Module Agent
Sertifikasi: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Nomor model: ZY08011
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: Please contact us for latest price
Kemasan rincian: Disesuaikan
Waktu pengiriman: 1 ~ 7 hari kerja
Syarat-syarat pembayaran: T/T, L/C, kartu kredit, PayPal
Menyediakan kemampuan: 500,0 buah per hari
Fungsi: |
Ubah sinyal eDP 1 jalur dan 2 jalur menjadi sinyal LVDS tunggal/ganda 6/8-bit |
Tegangan suplai: |
12V |
antarmuka: |
EDP |
Jenis koneksi: |
HYS-200-20-2-15 |
Garis Besar (L*W*H):: |
75*55*8.5mm |
Suhu penyimpanan: |
-20~60 °C |
Suhu operasi: |
-10 ~ 50 °C |
Fungsi: |
Ubah sinyal eDP 1 jalur dan 2 jalur menjadi sinyal LVDS tunggal/ganda 6/8-bit |
Tegangan suplai: |
12V |
antarmuka: |
EDP |
Jenis koneksi: |
HYS-200-20-2-15 |
Garis Besar (L*W*H):: |
75*55*8.5mm |
Suhu penyimpanan: |
-20~60 °C |
Suhu operasi: |
-10 ~ 50 °C |

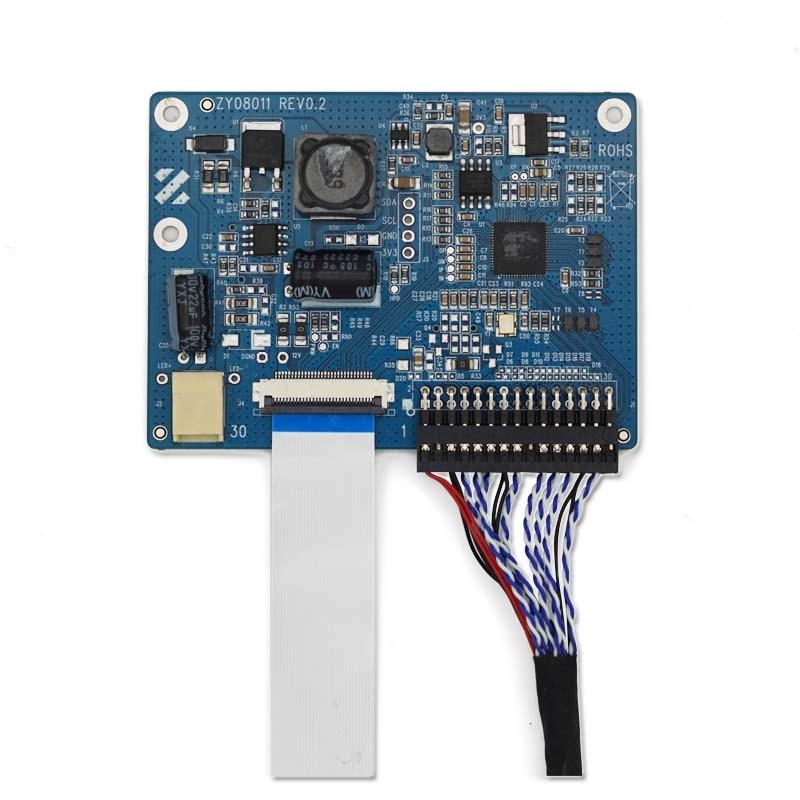

ZY08011 TFT Driver Board EDP ke LVDS adaptor board
Deskripsi
ZY08011 adalah eDP ke LVDS adaptor board, yang terutama digunakan dalam bagian penerima transmisi video / gambar.Fungsi adalah untuk mengkonversi sinyal eDP dari jalur 1 dan jalur 2 menjadi sinyal LVDS tunggal / ganda 6/8-bit melalui IC berkinerja tinggi. Resolusi output LVDS adaptif sesuai dengan resolusi input eDP, Sumber daya papan adaptor mengadopsi kombinasi tegangan layar pengemudi eDP 3.3V dan sumber daya pencahayaan belakang 12VLVDS drive layar tegangan 3.3V output.
Antarmuka
Karakteristik Listrik
| Artikel | Kondisi | MIN. | TYP. | Maksimal. | Satuan | Catatan |
| Tegangan suplai (12V) | 11.5 | 12.0 | 12.5 | VDC | ||
| Konsumsi arus (12V) |
Dewan Hanya |
12 | 15 | 17 | mA |
Absolute Rati Maksimalngs
| Artikel | Simbol | Min. | Maksimal. | Satuan | Catatan |
| Tegangan Pasokan | Vin (12 V) | 9 | 12 | VDC | 1,2,3 |
| Arus lampu latar | Out (12V) | 700 | mA | ||
| Suhu penyimpanan | TSt | - 20 | +60 | °C | |
| Suhu operasi | TOp | - 10 | +50 | °C |
Catatan (1)Dalam kisaran suhu operasi.
Catatan (2)Batas tegangan pasokan adalah untuk ZY08011.
Catatan (3)Kerusakan permanen pada perangkat dapat terjadi jika nilai maksimum melebihi.
Konektor
Konektor Gambaran umum
| CN | Deskripsi | TYPE | Produsen |
| J1 | LVDS Pin Header | HYS-200-20-2-15 | HYS |
| J2 |
Lampu latar belakang Konektor |
BH35GY-2P | HYS |
| J4 |
EDP FPC Konektor |
XW0520-30P | HYS |
Output Pin Judul Konektor️ LVDS J1
| Nomor Pin | Simbol | Fungsi |
| 1 | VCC | Sumber Daya LED +12V |
| 2 | VCC | Sumber Daya LED +12V |
| 3 | VCC | Sumber Daya LED +12V |
| 4 | GND | Perisai Tanah |
| 5 | GND | Perisai Tanah |
| 6 | GND | Perisai Tanah |
| 7 | RXOIN0- | Masukan data diferensial LVDS negatif ((Data ganjil) |
| 8 | RXOIN0+ | Positif input data diferensial LVDS ((Data ganjil) |
| 9 | RXOIN1- | Masukan data diferensial LVDS negatif ((Data ganjil) |
| 10 | RXOIN1+ | Positif input data diferensial LVDS ((Data ganjil) |
| 11 | RXOIN2- | Masukan data diferensial LVDS negatif ((Data ganjil) |
| 12 | RXOIN2+ | Positif input data diferensial LVDS ((Data ganjil) |
| 13 | GND | Perisai Tanah |
| 14 | GND | Perisai Tanah |
| 15 | RXOCLKIN- | Masukan jam diferensial LVDS negatif (jam ganjil) |
| 16 | RXOCLKIN+ | Input jam diferensial LVDS positif (jam ganjil) |
| 17 | RXOIN3- | Masukan data diferensial LVDS negatif ((Data ganjil) |
| 18 | RXOIN3+ | Positif input data diferensial LVDS ((Data ganjil) |
| 19 | RXEIN0- | Masukan data diferensial LVDS negatif ((Data genap) |
| 20 | RXEIN0+ | Masukan data diferensial LVDS positif ((Data genap) |
| 21 | RXEIN1- | Masukan data diferensial LVDS negatif ((Data genap) |
| 22 | RXEIN1+ | Masukan data diferensial LVDS positif ((Data genap) |
| 23 | RXEIN2- | Masukan data diferensial LVDS negatif ((Data genap) |
| 24 | RXEIN2+ | Masukan data diferensial LVDS positif ((Data genap) |
| 25 | GND | Perisai Tanah |
| 26 | GND | Perisai Tanah |
| 27 | RXECLKIN- | Input jam diferensial LVDS negatif ((jam genap) |
| 28 | RXECLKIN+ | Input jam diferensial LVDS positif (jam genap) |
| 29 | RXEIN3- | Masukan data diferensial LVDS negatif ((Data genap) |
| 30 | RXEIN3+ | Masukan data diferensial LVDS positif ((Data genap) |
Lampu latar belakang Konektor J2
| Konektor daya J2 | ||
| Pin | Sinyal | Deskripsi |
| 1 | LED- | Lampu latar negatif |
| 2 | LED+ | Lampu latar positif |
EDP Input FPC Konektor J4
| Pin Tidak. | Simbol | Fungsi |
| 1 | NC | Tidak ada koneksi (Reservasi) |
| 2 | GND | Perisai Tanah |
| 3 | EDP_TX1N | Sinyal negatif dari diferensial untuk jalur penghubung utama EDP1 |
| 4 | EDP_TX1N | Sinyal diferensial positif untuk jalur penghubung utama EDP1 |
| 5 | GND | Perisai Tanah |
| 6 | EDP_TX0N | Sinyal negatif dari diferensial untuk jalur penghubung utama EDP0 |
| 7 | EDP_TX0P | Sinyal diferensial positif untuk jalur penghubung utama EDP |
| 8 | GND | Perisai Tanah |
| 9 | EDP_AUXP | Sinyal positif dari pasangan diferensial untuk EDP AUXCH |
| 10 | EDP_AUXN | Sinyal negatif dari pasangan diferensial untuk EDP AUXCH |
| 11 | GND | Perisai Tanah |
| 12 | VCC3V3 | 3.3V Daya |
| 13 | VCC3V3 | 3.3V Daya |
| 14 | NC | Tidak ada koneksi (Reservasi) |
| 15 | GND | Perisai Tanah |
| 16 | GND | Perisai Tanah |
| 17 | HPD_PANEL | Hot plug mendeteksi untuk EDP Port |
| 18 | GND | Perisai Tanah |
| 19 | GND | Perisai Tanah |
| 20 | GND | Perisai Tanah |
| 21 | GND | Perisai Tanah |
| 22 | BL_EN | LED mengaktifkan input |
| 23 | BL_PWM | Masukan LED PWM |
| 24 | NC | Tidak ada koneksi (Reservasi) |
| 25 | NC | Tidak ada koneksi (Reservasi) |
| 26 | VLED | Sumber Daya LED +12V |
| 27 | VLED | Sumber Daya LED +12V |
| 28 | VLED | Sumber Daya LED +12V |
| 29 | VLED | Sumber Daya LED +12V |
| 30 | NC | Tidak ada koneksi (Reservasi) |
Mesin DimensiTulang
| Artikel | Deskripsi | Pengamatan |
| Panjang | 75 mm | ± 0,2 mm |
| Lebar | 55 mm | ± 0,2 mm |
| Ketinggian | 8.5 mm | + 0,3 mm |
